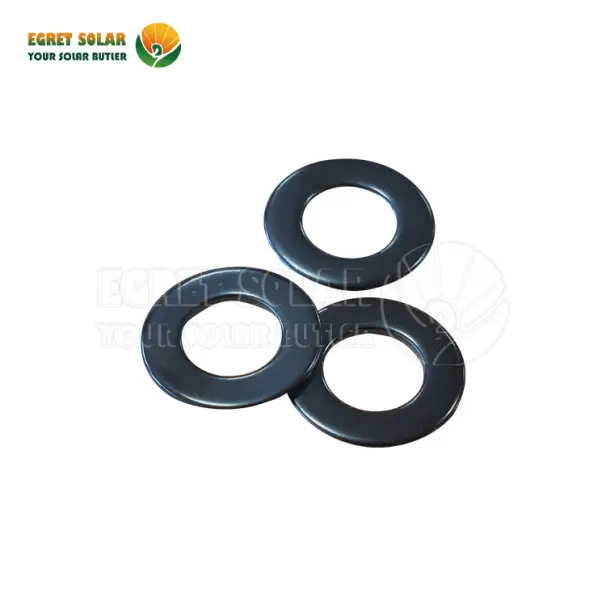

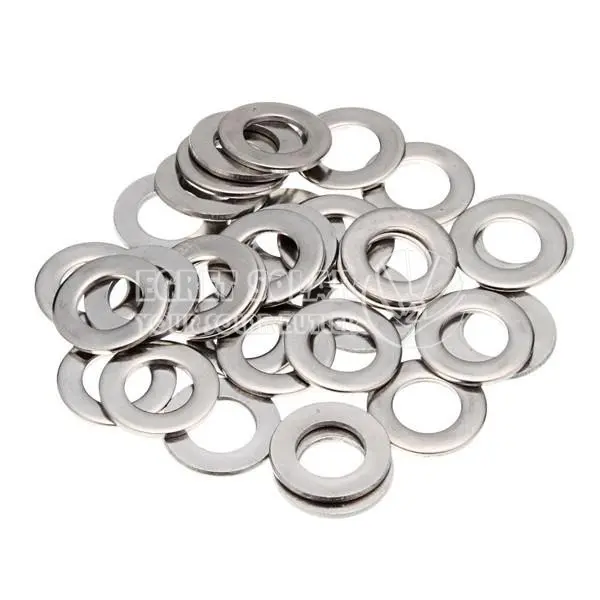

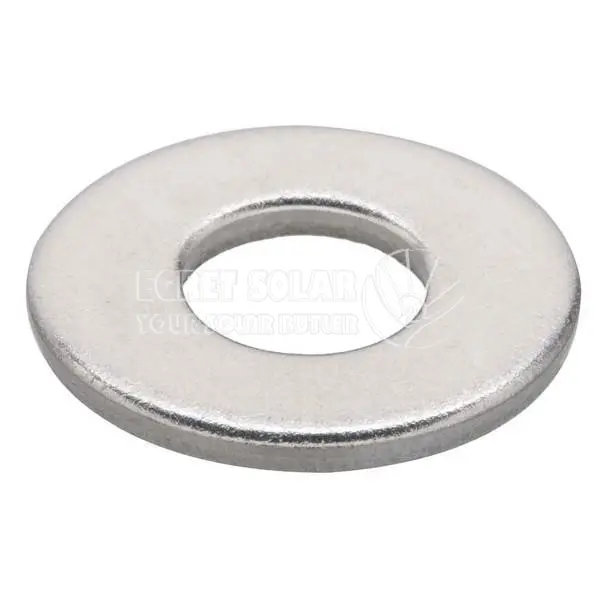

సౌర మౌంటు ఫ్లాట్ వాషర్

సౌర మౌంటు కోసం సౌర మౌంటు ఫ్లాట్ వాషర్ కీలకమైన, చిన్న కానీ ముఖ్యమైన భాగం. ఇది ప్రామాణికమైన, తుప్పు-నిరోధక (HDG లేదా SS), సాపేక్షంగా పెద్ద-వ్యాసం కలిగిన ఉతికే యంత్రం బోల్ట్‌ల కోసం ప్రత్యేకంగా పరిమాణంలో ఉంటుంది. దాని పని బోల్ట్‌లు సమర్థవంతంగా బిగింపును నిర్ధారించడం, లోడ్లను సురక్షితంగా పంపిణీ చేయడం, మౌంటు ఉపరితలాలను రక్షించడం మరియు వదులుగా నిరోధించడం, తద్వారా మొత్తం సౌర శ్రేణి యొక్క నిర్మాణ సమగ్రత, భద్రత మరియు దీర్ఘకాలిక మన్నికకు గణనీయంగా దోహదం చేస్తుంది. మీ సోలార్ ర్యాకింగ్ సిస్టమ్ తయారీదారు పేర్కొన్న దుస్తులను ఎల్లప్పుడూ ఉపయోగించండి.

సోలార్ ప్యానెల్ సోలార్ మౌంటు ఫ్లాట్ వాషర్ బహుళ పరిమాణాలలో (M4, M6, M8, M10, M12) లభిస్తుంది, ఇది వివిధ అనువర్తనాల్లో విస్తృత శ్రేణి బోల్ట్ వ్యాసాలతో అనుకూలతను అనుమతిస్తుంది.

సౌర మౌంటు ఫ్లాట్ ఉతికే యంత్రం ఉపరితలంపై నష్టాన్ని నివారించడానికి సహాయపడుతుంది మరియు లోడ్ యొక్క మరింత పంపిణీని కూడా అందిస్తుంది, ఇది ఫాస్టెనర్ యొక్క విప్పు లేదా వైఫల్యాన్ని తగ్గిస్తుంది.

ప్రయోజనం

పంపిణీ లోడ్: సోలార్ మౌంటు ఫ్లాట్ వాషర్ యొక్క ప్రాధమిక ఫంక్షన్ ఏమిటంటే, గింజ మరియు బోల్ట్ హెడ్ చేత బిగింపు శక్తి (లోడ్) ను మౌంటు భాగం యొక్క పెద్ద ఉపరితల వైశాల్యం (అల్యూమినియం రైలు, బ్రాకెట్ లేదా ప్యానెల్ ఫ్రేమ్ వంటివి) వ్యాప్తి చేయడం. ఇది నిరోధిస్తుంది:

Damage to softer materials (like aluminum rails).

మిశ్రమ పదార్థాల వక్రీకరణ లేదా అణిచివేత.

పగుళ్లు లేదా వైఫల్యానికి దారితీసే అధిక ఒత్తిడి ఏకాగ్రత.

స్థిరమైన బేరింగ్ ఉపరితలాన్ని అందించండి: గింజ లేదా బోల్ట్ హెడ్ కోసం మృదువైన, చదునైన ఉపరితలాన్ని సృష్టిస్తుంది, ఇది ఒత్తిడి పంపిణీని కూడా నిర్ధారిస్తుంది మరియు కంపనం లేదా థర్మల్ సైక్లింగ్ కారణంగా వదులుకునే ప్రమాదాన్ని తగ్గిస్తుంది.

భారీ రంధ్రాలకు పరిహారం: సౌర మౌంటు ఫ్లాట్ వాషర్ బోల్ట్ షాంక్ ఒక భాగంలోని రంధ్రం బోల్ట్ వ్యాసం కంటే కొంచెం పెద్దదిగా ఉన్నప్పటికీ పదార్థాలను సరిగ్గా బిగించేలా చేస్తుంది.

రక్షణ: సోలార్ SUS304 ఫ్లాట్ వాషర్ బోల్ట్/గింజ మరియు మౌంటు ఉపరితలం మధ్య అవరోధంగా పనిచేస్తుంది, గాల్వానిక్ తుప్పును తగ్గిస్తుంది (ఉక్కు బోల్ట్‌లు మరియు అల్యూమినియం పట్టాలు వంటి అసమాన లోహాలను ఉపయోగించినప్పుడు ముఖ్యంగా ముఖ్యమైనది) మరియు ఉపరితల గోకడం.

మృదువైన పదార్థాలను అణిచివేయకుండా నిరోధించండి (ఉదా., అల్యూమినియం పట్టాలు).

అసమాన లోహాల మధ్య గాల్వానిక్ తుప్పును తగ్గించండి.

గాలి/మంచు శక్తులకు వ్యతిరేకంగా లోడ్ పంపిణీని కూడా నిర్ధారించుకోండి.

థర్మల్ సైక్లింగ్/వైబ్రేషన్ యొక్క దశాబ్దాల బోల్ట్ ఉద్రిక్తతను నిర్వహించండి.

సిస్టమ్ వారెంటీలకు తరచుగా అవసరం.

తరచుగా అడిగే ప్రశ్నలు

Q1: సౌర మౌంటు ఫ్లాట్ వాషర్ అంటే ఏమిటి?

జ: సోలార్ ప్యానెల్ ర్యాకింగ్ సిస్టమ్స్‌లో ఉపయోగించే ప్రత్యేకంగా రూపొందించిన ఉతికే యంత్రం. ఇది మౌంటు ఉపరితలాలను (అల్యూమినియం పట్టాలు వంటివి) రక్షించడానికి బోల్ట్లు/గింజల బిగింపు శక్తిని పంపిణీ చేస్తుంది, నష్టాన్ని నివారించండి, తుప్పును తగ్గించండి మరియు దీర్ఘకాలిక నిర్మాణ సమగ్రతను నిర్ధారించండి.

Q2: ఏ పరిమాణాలు సాధారణం?

జ: పరిమాణాలు సరిపోల్చండి బోల్ట్ వ్యాసాలు:

- M8 (8 మిమీ బోల్ట్‌ల కోసం): ఐడి ~ 8.4 మిమీ, OD 17-24 మిమీ

- M10 (సర్వసాధారణం): ID ~ 10.5mm, OD 20-30 మిమీ

- M12: ID ~ 13mm, OD 24-36mm

మీ ర్యాకింగ్ తయారీదారు స్పెక్స్‌కు ఎల్లప్పుడూ కొలతలు ధృవీకరించండి.

Q3: ఏ పదార్థాలు ఉపయోగించబడతాయి?

జ:

-హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ (HDG): ఖర్చుతో కూడుకున్న, మంచి తుప్పు నిరోధకత.

- స్టెయిన్లెస్ స్టీల్ (A2/304 లేదా A4/316): తీర/కఠినమైన వాతావరణాలకు అవసరం. A4/316 ఉన్నతమైన తుప్పు నిరోధకతను అందిస్తుంది.

- సాదా కార్బన్ స్టీల్ లేదా అనుకూలత లేని లోహాలను నివారించండి.

Q4: సౌర SUS304 ఫ్లాట్ వాషర్ మందం ఎలా?

జ: సాధారణంగా 1.5–3 మిమీ. మందమైన దుస్తులను ఉతికే యంత్రాలు అధిక లోడ్లను నిర్వహిస్తాయి కాని ఎక్కువ బోల్ట్‌లు అవసరం. ర్యాకింగ్ సిస్టమ్ ఇంజనీరింగ్ స్పెక్స్‌ను అనుసరించండి.

Q5: నేను ఉతికే యంత్రాన్ని వదిలివేస్తే ఏమి జరుగుతుంది?

జ: నష్టాలు:

- పిండిచేసిన/దెబ్బతిన్న పట్టాలు లేదా ప్యానెల్ ఫ్రేమ్‌లు.

- వైబ్రేషన్/థర్మల్ సైక్లింగ్ కారణంగా వదులుగా కనెక్షన్లు.

- వేగవంతమైన గాల్వానిక్ తుప్పు.

- నిర్మాణ వైఫల్యం లేదా ప్యానెల్ నిర్లిప్తత.

Q6: సౌర శ్రేణులలో సోలార్ మౌంటు ఫ్లాట్ వాషర్ ఎక్కడ ఉపయోగించబడుతుంది?

జ: ప్రతి బోల్ట్ కనెక్షన్ వద్ద:

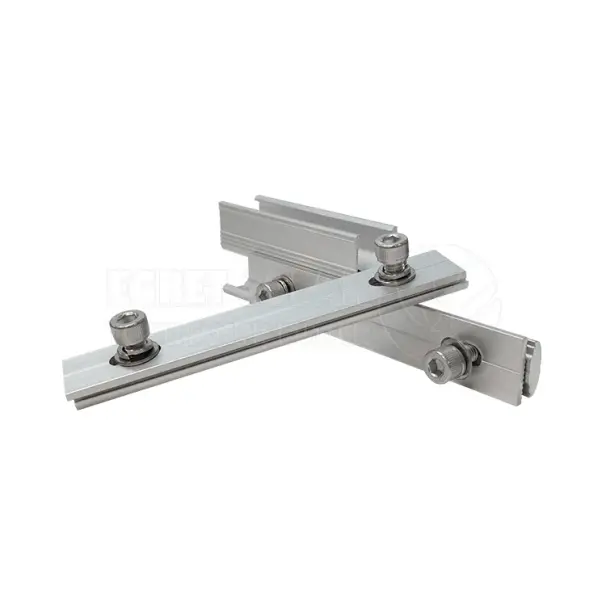

- రైలు స్ప్లైస్ & ఎండ్ బిగింపులు.

- ప్యానెల్ పట్టాలకు బిగింపులు.

- పైకప్పు జోడింపులు (ఉదా., ఎల్-ఫుట్, ఫ్లాషింగ్).

- గ్రౌండ్-మౌంట్ ఫౌండేషన్స్.
