తూర్పు-పశ్చిమ బ్యాలస్ట్ సోలార్ మౌంటు సిస్టమ్‌ను ఎలా ఇన్‌స్టాల్ చేయాలి?

[స్థాపనకు ముందు తయారీ]

సంస్థాపనకు ముందు మీరు సిద్ధం చేయవలసిన వస్తువుల జాబితా ఇక్కడ ఉంది:

సాధనాలు:

స్క్రూడ్రైవర్: స్క్రూలను గట్టిగా బిగించడానికి ఉపయోగిస్తారు.

కొలిచే టేప్: బ్రాకెట్ సరైన స్థానంలో ఉందని నిర్ధారించడానికి ఉపయోగించబడుతుంది.

స్థాయి: బ్రాకెట్ క్షితిజ సమాంతరంగా ఇన్‌స్టాల్ చేయబడిందని నిర్ధారించడానికి ఉపయోగించబడుతుంది.

మా సౌర బ్యాలస్ట్ సిస్టమ్ క్రింది ఉపకరణాలను కలిగి ఉంటుంది:

ముందే అసెంబుల్డ్ ట్రైపాడ్ సపోర్ట్, రైల్ అండ్ రైల్ స్ప్లైస్,మిడ్ క్లాంప్మరియు ఎండ్ క్లాంప్, రైల్ క్లాంప్, గ్రౌండింగ్ క్లిప్ మరియుగ్రౌండింగ్ లగ్、బ్యాలాస్ట్ ట్రే, M8*60 హెక్స్ బోల్ట్‌లు మరియు M8 ఫ్లాంజ్ నట్. మీరు సిమెంట్ బ్లాకులను మీరే అందించాల్సిన అవసరం ఉందని గమనించాలి.

ముందే అసెంబుల్డ్ ట్రైపాడ్ సపోర్ట్

రైలు మరియు రైలు స్ప్లైస్

మిడ్ క్లాంప్ మరియు ఎండ్ క్లాంప్

రైలు బిగింపు

గ్రౌండింగ్ క్లిప్ మరియు గ్రౌండింగ్ లగ్

బ్యాలస్ట్ ట్రే

[దశ 1]

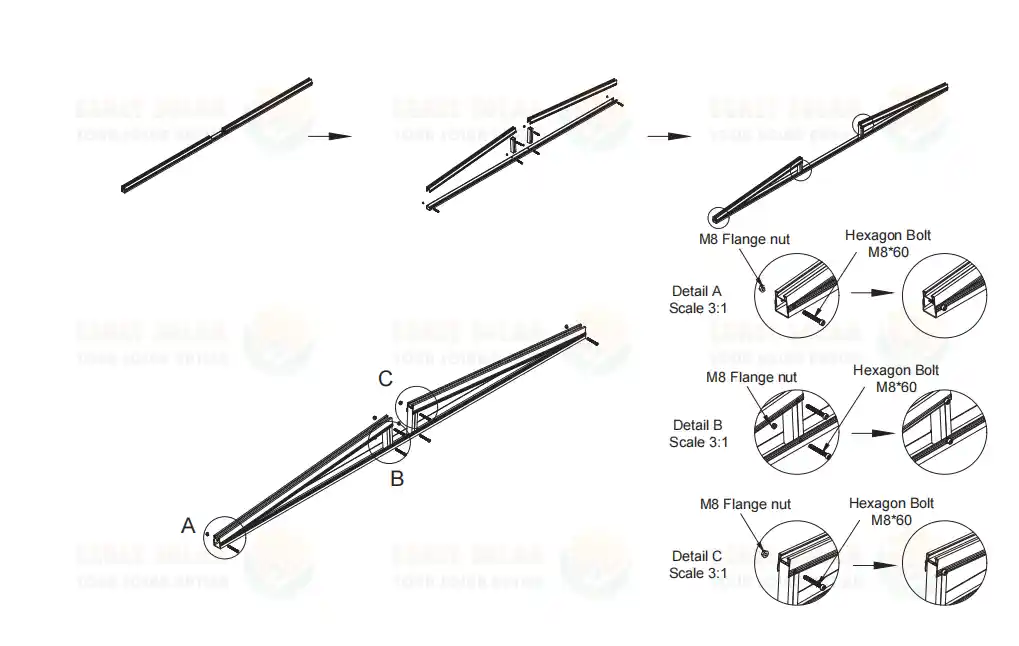

త్రిపాద బ్రాకెట్‌ను భద్రపరచడానికి దిగువ రేఖాచిత్రంలో గుర్తించబడిన A, B మరియు C పాయింట్‌ల వద్ద ముందుగా అసెంబుల్ చేసిన బ్రాకెట్‌ను విప్పి, M8*60 హెక్స్ బోల్ట్‌లు మరియు M8 ఫ్లాంజ్ నట్‌లను ఇన్‌స్టాల్ చేయండి.

[దశ 2]

డ్రాయింగ్‌ల ప్రకారం, సోలార్ ఫ్లాట్ రూఫ్ మౌంటింగ్ సిస్టమ్‌లో ముందుగా అసెంబుల్ చేసిన ట్రైపాడ్ సపోర్ట్‌లు 2500 మిమీ విరామాలలో అమర్చబడి ఉంటాయి.

[దశ 3]

ముందుగా అమర్చిన ట్రైపాడ్ సపోర్ట్‌లో బ్యాలస్ట్ ట్రేని ఉంచండి మరియు చిత్రంలో చూపిన విధంగా రెండు బ్యాలస్ట్ ట్రేల మధ్య దూరం సుమారుగా 1275 మిమీ ఉంటుంది.

[దశ 4]

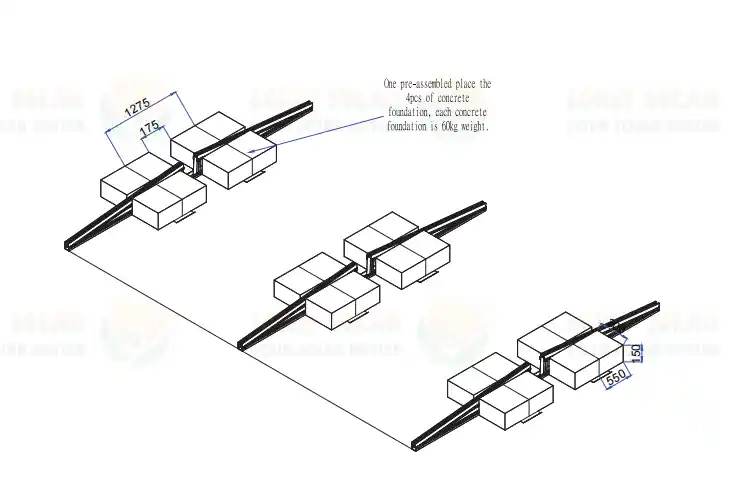

బ్యాలస్ట్ ట్రేలో కాంక్రీట్ బ్లాక్ ఉంచండి. ముందుగా సమీకరించబడిన ఒక ట్రైపాడ్ సపోర్ట్‌కు నాలుగు కాంక్రీట్ బ్లాక్‌లు మద్దతు ఇవ్వాల్సిన అవసరం ఉందని మరియు ప్రతి కాంక్రీట్ బ్లాక్ కనీసం 60 కిలోల బరువు కలిగి ఉండాలని గమనించాలి. కాంక్రీట్ ఫ్లాట్ రూఫ్ బ్యాలస్ట్ సోలార్ మౌంటింగ్ సిస్టమ్‌లోని సిమెంట్ బ్లాక్‌ల కొలతలు మరియు ప్లేస్‌మెంట్ క్రింది చిత్రంలో చూపబడ్డాయి.

[దశ 5]

పైన పేర్కొన్న ఇన్‌స్టాలేషన్ దశలు పూర్తయిన తర్వాత ముందుగా అసెంబుల్ చేసిన ట్రైపాడ్ సపోర్ట్, బ్యాలస్ట్ ట్రే మరియు కాంక్రీట్ బ్లాక్‌ల యొక్క టాప్ వీక్షణ క్రిందిది.

[దశ 6]

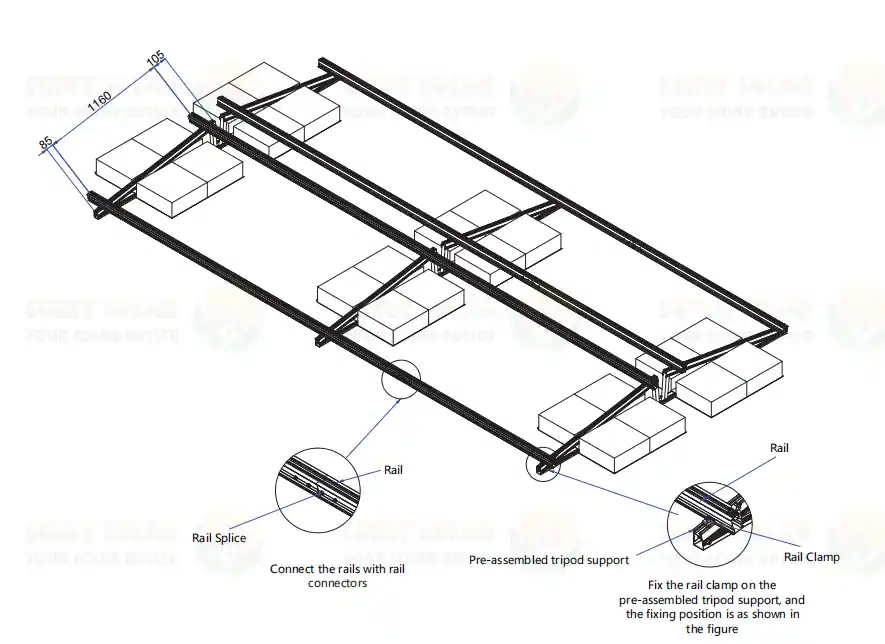

రైలు స్ప్లైస్‌ని ఉపయోగించి పట్టాలను కనెక్ట్ చేయండి మరియు చిత్రంలో చూపిన విధంగా ముందుగా సమీకరించబడిన ట్రైపాడ్ బ్రాకెట్‌కు రైలు బిగింపులను పరిష్కరించండి.

[స్టెప్ 7]

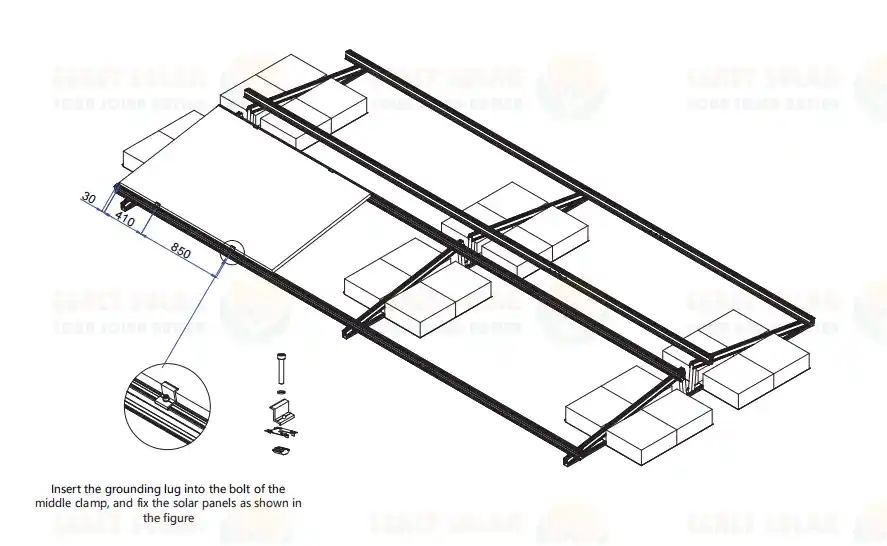

సోలార్ ప్యానెల్‌ను రైలుపై ఉంచండి మరియు చిత్రంలో చూపిన విధంగా, మిడ్ క్లాంప్ యొక్క బోల్ట్‌లో గ్రౌండింగ్ క్లిప్‌ను చొప్పించండి.

[స్టెప్ 8]

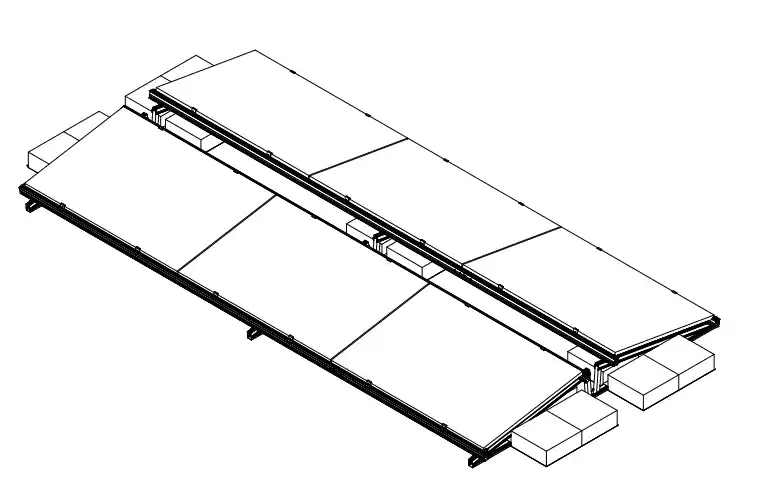

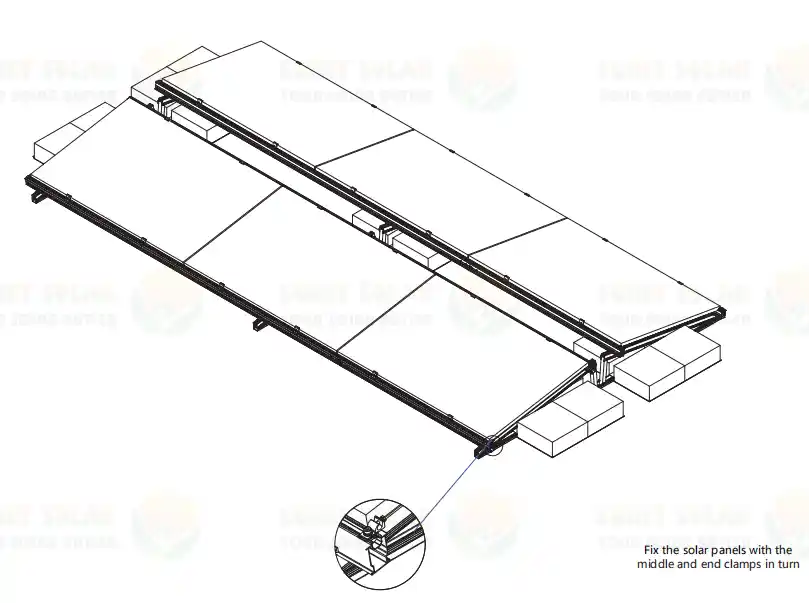

సోలార్ ప్యానెళ్లను వరుసగా ఉంచండి, ఆపై చిత్రంలో చూపిన విధంగా వాటిని భద్రపరచడానికి మధ్య బిగింపు మరియు ముగింపు బిగింపును ఇన్‌స్టాల్ చేయండి. ఇది మొత్తం తూర్పు-పశ్చిమ సౌర బ్యాలస్టెడ్ మౌంటింగ్ సిస్టమ్ యొక్క సంస్థాపనను పూర్తి చేస్తుంది.

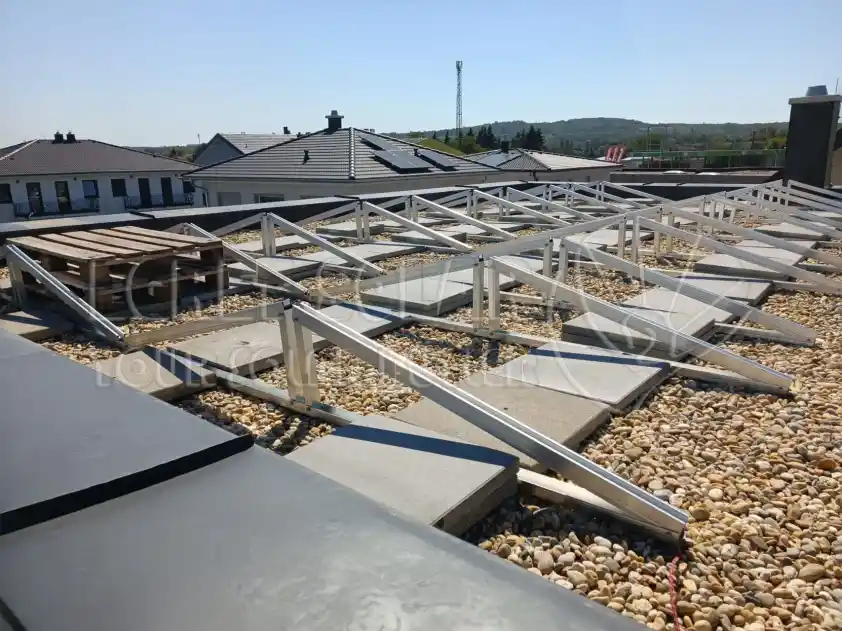

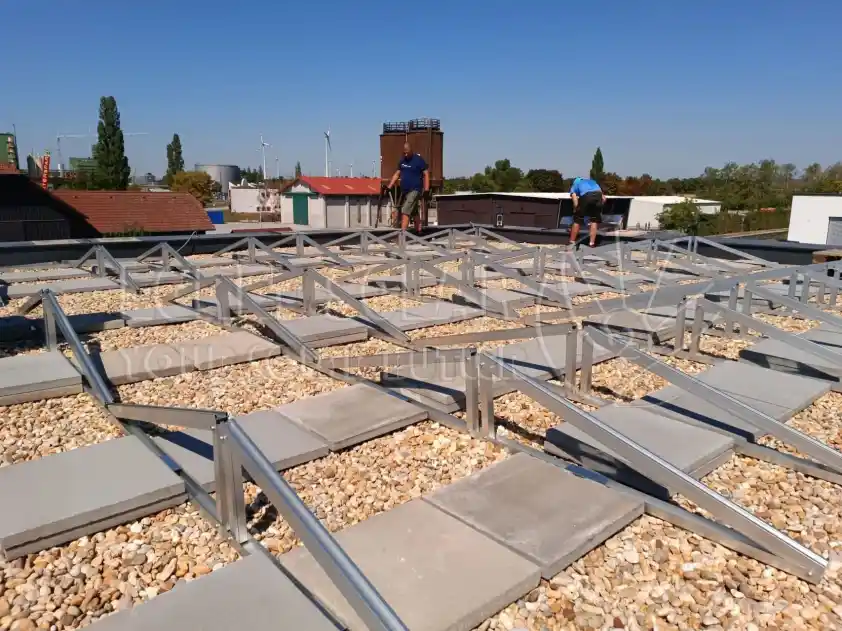

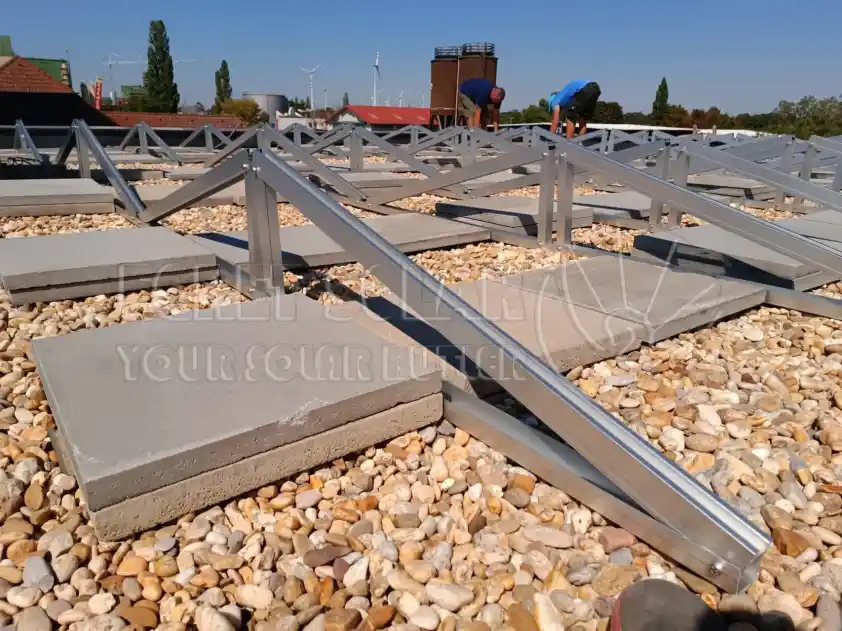

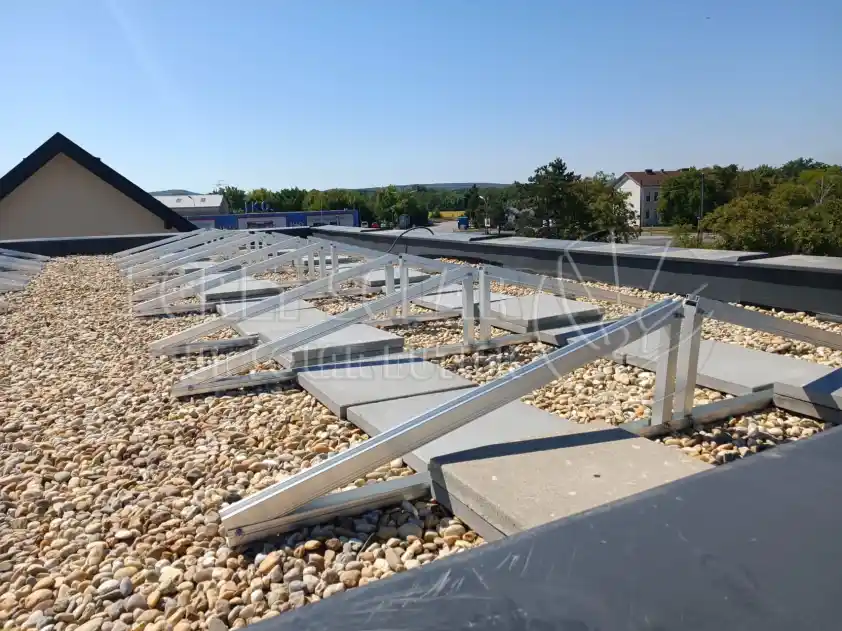

[ఇన్‌స్టాలేషన్ ఉదాహరణ]
